XC6210系列是Torex采用CMOS生產工藝的高精度,低噪聲,大電流,低輸入輸出電壓差的正電壓調整器。此系列芯片內置有參考電壓源、誤差放大器、電流限制器、相位補償器和一個驅動晶體管。

由于內置了一個低導通電阻的驅動晶體管,即使在輸入輸出電壓差很小時也可保證電池的正常使用，從而延長了電池的使用壽命。

此系列電壓調整器可使用低ESR的陶瓷電容便可使輸出穩定。輸出電壓是從0.8V到5.0V，間隔為0.05V。

電流限制器的反饋回路可作為輸出電流限制器并保護輸出引腳。通過CE功能可使芯片處于待機狀態，此時功耗被極大地降低。

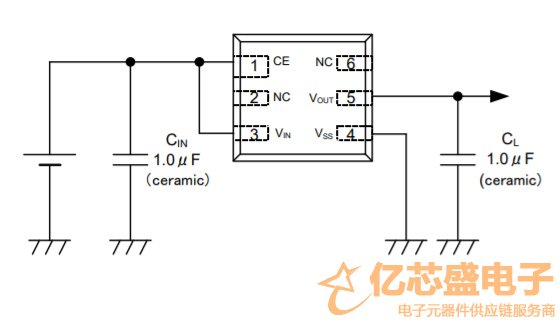

XC6210系列典型電路框圖：

XC6210系列參數：

最大輸出電流：700mA(TYP800mA限流),(1.60V≦VOUT(T)≦5.00V)

輸入輸出電壓差：50mV@IOUT=100mA,100mV@IOUT=200mA

工作電壓范圍：1.50V～6.00V

輸出電壓范圍：0.80V～5.00V(0.05V間隔)

高精度：±2%(1.55V≦VOUT≦5.00V),±30mV(0.08V≦VOUT≦1.50V)

低消耗電流：35μA(TYP.)

工作溫度范圍：-40℃～+85℃

封裝：SOT-25、SOT-89-5、USP-6B
