XC6217系列是高精度,低噪聲,高速度,帶有Green Operation（GO）功能，采用CMOS生產工藝的低壓差LDO電壓調整器。這個系列內部包括一個參考電壓源，一個誤差放大器，電流限制器，和相位補償電路。

根據負載電流大小值的變化，GO功能通過在高速和節能兩種不同模式之間的自動切換，來實現高速,低功耗,高效率。對應GO功能切換點的負載電流值已經在芯片內部被設定。如果僅需要高速工作模式時，通過在芯片的GO引腳端子輸入高電平就可以實現。因此芯片在不同的工作應用條件下有著合適的消耗電流。

CE功能允許電壓調整器的輸出被關斷，可極大的減少功率損耗。對于XC6217B/D系列,在芯片內部導通輸出引腳端VOUT和接地端子VSS之間開關，通過芯片內部的自動放電回路將輸出端電容CL中的電放光，使得輸出端VOUT的電壓迅速變?yōu)榱恪?/p>

XC6217系列兼容低ESR的陶瓷電容。XC6217系列的電壓輸出范圍是從0.8V～4.0V，采用激光微調技術，以0.05V為間隔自由設定。XC6217系列的電流限制器Foldback電路可為電流限制器和輸出引腳提供短路保護。

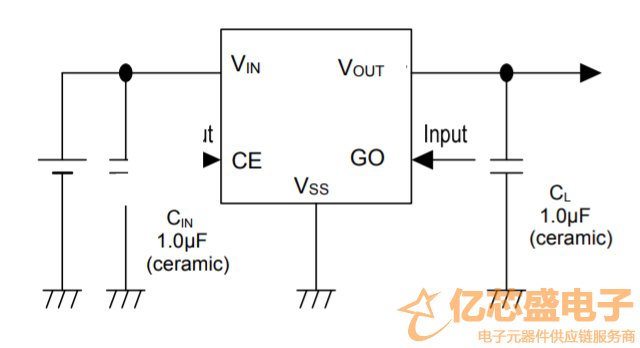

XC6217系列典型電路框圖：

XC6217系列特點：

輸出電壓：對應200mA(250mATYP)

輸入輸出電壓差：140mV@IOUT=100mA,VOUT(T)=3.0V

工作電壓范圍：1.6V～6.0V

輸出電壓范圍：0.8V～4.0V(0.05V間隔)

高精度：±1%(HS時、VOUT≧2.0V)；±20mV(HS時、VOUT≦1.95V)+1.5%,-2.5%(PS時、VOUT≧2.6V)；+2.5%,-3.5%(PS時、1.6V≦VOUT≦2.55V)；+50,-70mV(PS時、VOUT≦1.55V)

低消耗電流：4.5μA(TYP.)(PS時)；25μA(TYP.)(HS時)

待機電流：0.1μA以下

高紋波抑制：70dB@1kHz(HS時)

工作溫度范圍：-40℃～85℃

低ESR電容：對應陶瓷電容1μF

封裝名稱：SOT-25、SSOT-24、USP-4D、USPN-4
