XC6802系列是用于單節鋰離子蓄電池的定電流，定電壓線性充電用IC。

在內部把蓄電池充電結束時的電壓設定為4.2V±0.7%。此外，把連續補充充電電壓設定為2.9V±3.0%。連續補充充電模式把提供給蓄電池的電流設定為充電電流的1/10，能實現安全地給蓄電池充電。

由外部RSEN電阻可以任意設定充電電流(最大充電電流800mA為止)能適應各種各樣的應用目的。

備有充電狀態輸出端子(/CHG)，在外部連接LED能確認充電狀態。

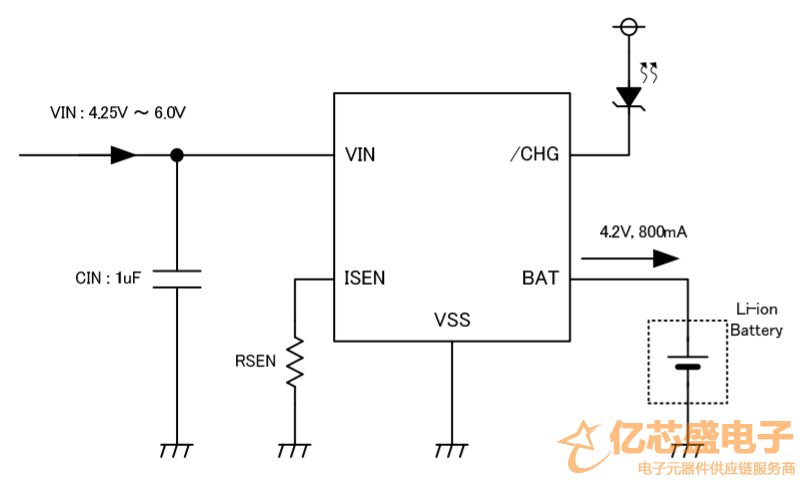

XC6802系列典型電路框圖：

XC6802系列特點：

工作電壓范圍：4.25V～6.0V

充電電流：外部設定、MAX.800mA

充電結束時電壓：4.2V±0.7%

連續補充電壓：2.9V±3%

低消耗電流：15μA(TYP.)

功能：定電流/定電壓工作、附帶過熱停機功能、帶自動再充電功能、帶自動再充電功能、帶軟啟動功能(限定突入電流)

封裝：SOT-25、SOT-89-5、USP-6C、USP-6EL
