村田貼片電容是目前國內外使用較廣泛的貼片陶瓷電容品牌，廣泛應用于手機、藍牙耳機、車載、MP3/4/5、音箱、IC模塊、LED燈、GPS、液晶顯示屏、U盤、搖控器、數字模塊、電動玩器等電子產品。

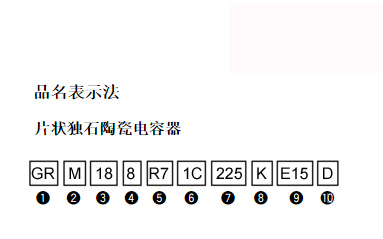

村田電容型號命名規則如下：

片狀獨石陶瓷電容器/貼片陶瓷電容/MLCC

【GRM】——表示鍍錫電極品（普通貼片陶瓷電容）

常用的村田電容就是GRM普通貼片陶瓷電容與GNM普通貼片排容。

【18】——表示尺寸（長*寬）（1.6*0.8mm)

國內通用尺寸表示是(長*寬)1.6*0.8mm（單位為mm），國際上通用尺寸表示是用英寸0603(單位為inch)，村田的常用代碼有03、15、18、21、31、32、42、43、55等，具體的對應值如下：

03----0.6*0.3mm----0201

15----1.0*0.5mm----0402

18----1.6*0.8mm----0603

21----2.0*1.25mm----0805

31----3.2*1.6mm----1206

32----3.2*1.5mm----1210

42----4.5*2.0mm----1808

43----4.5*3.2mm----1812

55----5.7*5.0mm----2220

【8】—— 表示厚度（T） (0.8mm)

常用厚度村田代碼有5、6、8、9、B、C、E等，具體的對應值如下：

5----0.5mm

6----0.6mm

8----0.8mm

9----0.9mm

B----1.25mm

C----1.6mm

E----2.5mm

【R7】 ——表示材質（X7R）

常用材質村田代碼有5C、R6、R7、F5等，具體的對應值如下：

5C----COG/NPO/CH

R6----X5R

R7----X7R

F5-----Y5V

5C工作溫度是-55度——+125度，溫度系數是0+-30ppm/度；

R6工作溫度是-55度——+85度，溫度系數是+-15%；

R7工作溫度是-55度——+125度，溫度系數是+-15%；

F5工作溫度是-30度——+85度。溫度系數是+22,-82%

100pf以下小容值的一般采用5C材質，100PF——1uf的一般采用R7材質，1uf以上一般采用R6材質，精度要求不高的一般采用F5材質。材質的選用直接影響到電容值的精度與耐溫度情況。

【1C】 ——表示額定電壓（DC16V）

常用電壓村田表示有0J、1A、1C、1E、1H等，對應值如下：

0J------6.3V

1A------10V

1C------16V

1E------25V

1H------50V

【225】——表示靜電容量（22UF）

由3位字母數字表示，單位為皮法（pF）。第1位和第2位數字為有效數字，第3位數字表示有效數字后的0的個數，有小數點時以大寫字母“R”表示，此時所有數字均為有效數字。

比如：R50表示0.50也就是0.5pF；1R0表示1.0pF；101表示100pF(也就是前2位10為有效數字，第3位1為前面10有效數字后0的個字為1個，也就是100pF。

1微法(UF)=1000納法(NF)

1納法(NF)=1000皮法(pF)

【K 】——表示靜電容量允許偏差，也就是常說的檔位、精度（+-10%）

常用檔位有B、C、D、J、K、M、Z，具體對應值如下：

B=+-0.1pF

C=+-0.25pF

D=+-0.5pF

J=+-5%

K=+-10%

M=+-20%

Z=+80,-20%

正常5C材質的精度可做到B、C、D、J檔；R6、R7材質的精度可做到K、M檔；F5材質精度是Z檔。

【E15】——個別規格代碼（可忽略，不重要）

【D 】——包裝方式（直徑180mm紙帶編帶盤裝）

常用包裝方式有L、D、B等，具體方式如下：

L表示直徑180mm的壓紋帶（塑料）編帶盤裝

D表示直徑180mm紙帶編帶盤裝

B表示散袋裝
