村田0603尺寸貼片電感LQP18MN全系列

文章來源：億芯盛電子發布日期：2016-07-18

村田電感LQP18MN系列采用村田公司獨創的薄膜技術，尺寸小，適合小型手持設備，特別是卡片尺寸的設備使用。

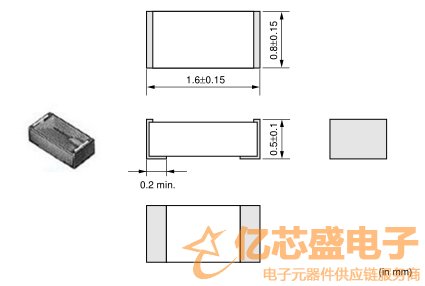

LQP18MN系列外形尺寸

LQP18MN系列特點

1、采用村田公司獨創的薄膜技術，獲得低電感公差（±0.2nH，±2%）。各種電感值齊全，安裝時無需調整。

2、尺寸小，適合小型手持設備，特別是卡片尺寸的設備使用。

3、在高頻段獲得高Q值。

4、雜散電容少，從而使自諧振頻率提高。感值分布集中，為通信設備類的高頻電路提供穩定的電感。

LQP18MN系列用途

1、移動電話中的高頻電路，如PA、ANT、VCO、SAW等

2、移動電話，如GSM、CDMA、PDC等

3、Bluetooth

4、寬帶網

5、一般高頻電路

額定值（□：包裝代號）

電感品名	電感值	測試頻率	額定電流	最大直流電阻	Q(最小)	自振頻率(最小)
LQP18MN1N3C02□	1.3nH±0.2nH	500MHz	300mA	0.3ohm	17	6000MHz
LQP18MN1N5C02□	1.5nH±0.2nH	500MHz	300mA	0.3ohm	17	6000MHz
LQP18MN1N8C02□	1.8nH±0.2nH	500MHz	250mA	0.4ohm	17	6000MHz
LQP18MN2N2C02□	2.2nH±0.2nH	500MHz	250mA	0.4ohm	17	6000MHz
LQP18MN2N7C02□	2.7nH±0.2nH	500MHz	250mA	0.4ohm	17	6000MHz
LQP18MN3N3C02□	3.3nH±0.2nH	500MHz	250mA	0.4ohm	17	6000MHz
LQP18MN3N9C02□	3.9nH±0.2nH	500MHz	200mA	0.5ohm	17	5900MHz
LQP18MN4N7C02□	4.7nH±0.2nH	500MHz	200mA	0.5ohm	17	5200MHz
LQP18MN5N6C02□	5.6nH±0.2nH	500MHz	200mA	0.6ohm	17	4700MHz
LQP18MN6N8C02□	6.8nH±0.2nH	500MHz	200mA	0.7ohm	17	4300MHz
LQP18MN8N2C02□	8.2nH±0.2nH	500MHz	150mA	0.8ohm	17	3600MHz
LQP18MN10NG02□	10nH±2%	500MHz	150mA	1.0ohm	17	3400MHz
LQP18MN12NG02□	12nH±2%	500MHz	150mA	1.0ohm	17	3000MHz
LQP18MN15NG02□	15nH±2%	500MHz	150mA	1.3ohm	17	2700MHz
LQP18MN18NG02□	18nH±2%	500MHz	100mA	1.5ohm	17	2300MHz
LQP18MN22NG02□	22nH±2%	500MHz	100mA	1.9ohm	17	2100MHz
LQP18MN27NG02□	27nH±2%	500MHz	100mA	2.4ohm	17	1900MHz
LQP18MN33NG02□	33nH±2%	500MHz	100mA	2.8ohm	17	1700MHz
LQP18MN39NG02□	39nH±2%	500MHz	100mA	2.8ohm	17	1400MHz
LQP18MN47NG02□	47nH±2%	300MHz	100mA	2.2ohm	17	1200MHz
LQP18MN56NG02□	56nH±2%	300MHz	50mA	3.4ohm	17	1000MHz
LQP18MN68NG02□	68nH±2%	300MHz	50mA	3.5ohm	17	900MHz
LQP18MN82NG02□	82nH±2%	300MHz	50mA	4.6ohm	17	800MHz
LQP18MNR10G02□	100nH±2%	300MHz	50mA	6.1ohm	17	700MHz

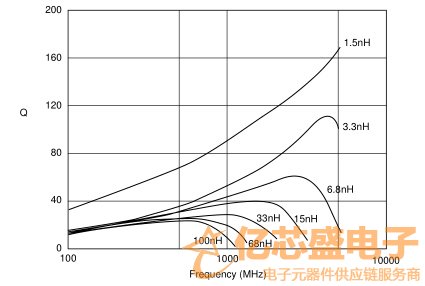

Q值-頻率特性（標準值）

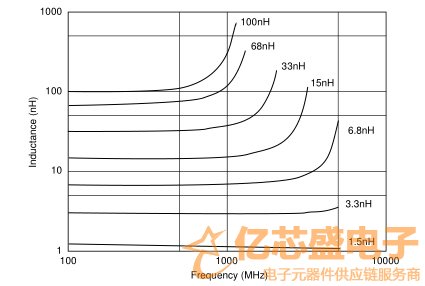

電感值-頻率特性（標準值）
