村田0402尺寸貼片電感LQP15MN全系列

文章來源：億芯盛電子發布日期：2016-07-18

村田電感LQP15MN系列采用村田公司獨創的薄膜技術，具有高Q值和低電感公差，同時封裝尺寸小而薄。

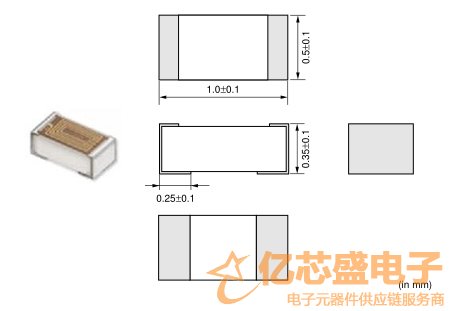

LQP15MN系列外形尺寸

LQP15M系列外形尺寸

LQP15MN系列特點

1、采用村田公司獨創的薄膜技術，獲得低電感公差(+-0.05nH，+-0.1nH，+-2％)。各種電感值齊全，安裝時無需調整。

2、超小尺寸0402電感，薄型，世界上最輕，可用于實現移動通信設備的小型化。LQP15M系列僅重0.6mg/pcs.，多層型電感重0.9mg/pcs.。

3、在高頻段獲得高Q值。

4、因低雜散電容和窄電感分布而獲得的高自振頻率，為通信設備之類的高頻電路提供穩定電感。

LQP15MN系列用途

1、移動電話中的高頻電路，如PA、ANT、VCO、SAW等

2、移動電話，如GSM、CDMA、PDC等

3、Bluetooth

4、寬帶網

5、一般高頻電路

額定值（□：包裝代號）

電感品名 電感值 測試頻率 額定電流 最大直流電阻 Q(最小) 自振頻率(最小)
LQP15MN1N0B02□ 1.0nH±0.1nH 500MHz 400mA 0.1ohm 13 6000MHz
LQP15MN1N0W02□ 1.0nH±0.05nH 500MHz 400mA 0.1ohm 13 6000MHz
LQP15MN1N1B02□ 1.1nH±0.1nH 500MHz 390mA 0.1ohm 13 6000MHz
LQP15MN1N1W02□ 1.1nH±0.05nH 500MHz 390mA 0.1ohm 13 6000MHz
LQP15MN1N2B02□ 1.2nH±0.1nH 500MHz 390mA 0.1ohm 13 6000MHz
LQP15MN1N2W02□ 1.2nH±0.05nH 500MHz 390mA 0.1ohm 13 6000MHz
LQP15MN1N3B02□ 1.3nH±0.1nH 500MHz 280mA 0.2ohm 13 6000MHz
LQP15MN1N3W02□ 1.3nH±0.05nH 500MHz 280mA 0.2ohm 13 6000MHz
LQP15MN1N4W02□ 1.4nH±0.05nH 500MHz 280mA 0.2ohm 13 6000MHz
LQP15MN1N5B02□ 1.5nH±0.1nH 500MHz 280mA 0.2ohm 13 6000MHz
LQP15MN1N5W02□ 1.5nH±0.05nH 500MHz 280mA 0.2ohm 13 6000MHz
LQP15MN1N6B02□ 1.6nH±0.1nH 500MHz 220mA 0.3ohm 13 6000MHz
LQP15MN1N6W02□ 1.6nH±0.05nH 500MHz 220mA 0.3ohm 13 6000MHz
LQP15MN1N7W02□ 1.7nH±0.05nH 500MHz 280mA 0.2ohm 13 6000MHz
LQP15MN1N8B02□ 1.8nH±0.1nH 500MHz 280mA 0.2ohm 13 6000MHz
LQP15MN1N8W02□ 1.8nH±0.05nH 500MHz 280mA 0.2ohm 13 6000MHz
LQP15MN1N9W02□ 1.9nH±0.05nH 500MHz 220mA 0.3ohm 13 6000MHz
LQP15MN2N0B02□ 2.0nH±0.1nH 500MHz 220mA 0.3ohm 13 6000MHz
LQP15MN2N0W02□ 2.0nH±0.05nH 500MHz 220mA 0.3ohm 13 6000MHz
LQP15MN2N1W02□ 2.1nH±0.05nH 500MHz 220mA 0.3ohm 13 6000MHz
LQP15MN2N2B02□ 2.2nH±0.1nH 500MHz 220mA 0.3ohm 13 6000MHz
LQP15MN2N2W02□ 2.2nH±0.05nH 500MHz 220mA 0.3ohm 13 6000MHz
LQP15MN2N3W02□ 2.3nH±0.05nH 500MHz 220mA 0.3ohm 13 6000MHz
LQP15MN2N4W02□ 2.4nH±0.05nH 500MHz 220mA 0.3ohm 13 6000MHz
LQP15MN2N5W02□ 2.5nH±0.05nH 500MHz 220mA 0.3ohm 13 6000MHz
LQP15MN2N6W02□ 2.6nH±0.05nH 500MHz 220mA 0.3ohm 13 6000MHz
LQP15MN2N7B02□ 2.7nH±0.1nH 500MHz 220mA 0.3ohm 13 6000MHz
LQP15MN2N7W02□ 2.7nH±0.05nH 500MHz 220mA 0.3ohm 13 6000MHz
LQP15MN2N8W02□ 2.8nH±0.05nH 500MHz 190mA 0.4ohm 13 6000MHz
LQP15MN2N9W02□ 2.9nH±0.05nH 500MHz 190mA 0.4ohm 13 6000MHz
LQP15MN3N0B02□ 3.0nH±0.1nH 500MHz 190mA 0.4ohm 13 6000MHz
LQP15MN3N0W02□ 3.0nH±0.05nH 500MHz 190mA 0.4ohm 13 6000MHz
LQP15MN3N1W02□ 3.1nH±0.05nH 500MHz 190mA 0.4ohm 13 6000MHz
LQP15MN3N2W02□ 3.2nH±0.05nH 500MHz 190mA 0.4ohm 13 6000MHz
LQP15MN3N3B02□ 3.3nH±0.1nH 500MHz 190mA 0.4ohm 13 6000MHz
LQP15MN3N3W02□ 3.3nH±0.05nH 500MHz 190mA 0.4ohm 13 6000MHz
LQP15MN3N4W02□ 3.4nH±0.05nH 500MHz 170mA 0.5ohm 13 6000MHz
LQP15MN3N5W02□ 3.5nH±0.05nH 500MHz 170mA 0.5ohm 13 6000MHz
LQP15MN3N6B02□ 3.6nH±0.1nH 500MHz 170mA 0.5ohm 13 6000MHz
LQP15MN3N6W02□ 3.6nH±0.05nH 500MHz 170mA 0.5ohm 13 6000MHz
LQP15MN3N7W02□ 3.7nH±0.05nH 500MHz 170mA 0.5ohm 13 6000MHz
LQP15MN3N8W02□ 3.8nH±0.05nH 500MHz 170mA 0.5ohm 13 6000MHz
LQP15MN3N9B02□ 3.9nH±0.1nH 500MHz 170mA 0.5ohm 13 6000MHz
LQP15MN3N9W02□ 3.9nH±0.05nH 500MHz 170mA 0.5ohm 13 6000MHz
LQP15MN4N3B02□ 4.3nH±0.1nH 500MHz 160mA 0.6ohm 13 6000MHz
LQP15MN4N7B02□ 4.7nH±0.1nH 500MHz 160mA 0.6ohm 13 6000MHz
LQP15MN5N1B02□ 5.1nH±0.1nH 500MHz 140mA 0.7ohm 13 6000MHz
LQP15MN5N6B02□ 5.6nH±0.1nH 500MHz 140mA 0.7ohm 13 6000MHz
LQP15MN6N2B02□ 6.2nH±0.1nH 500MHz 130mA 0.9ohm 13 6000MHz
LQP15MN6N8B02□ 6.8nH±0.1nH 500MHz 130mA 0.9ohm 13 6000MHz
LQP15MN7N5B02□ 7.5nH±0.1nH 500MHz 110mA 1.1ohm 13 5500MHz
LQP15MN8N2B02□ 8.2nH±0.1nH 500MHz 110mA 1.1ohm 13 5500MHz
LQP15MN9N1B02□ 9.1nH±0.1nH 500MHz 100mA 1.3ohm 13 4500MHz
LQP15MN10NG02□ 10nH±2% 500MHz 100mA 1.3ohm 13 4500MHz
LQP15MN12NG02□ 12nH±2% 500MHz 90mA 1.6ohm 13 3700MHz
LQP15MN15NG02□ 15nH±2% 500MHz 90mA 1.8ohm 13 3300MHz
LQP15MN18NG02□ 18nH±2% 500MHz 80mA 2.0ohm 13 3100MHz
LQP15MN22NG02□ 22nH±2% 500MHz 70mA 2.6ohm 13 2800MHz
LQP15MN27NG02□ 27nH±2% 500MHz 70mA 3.1ohm 13 2500MHz
LQP15MN33NG02□ 33nH±2% 500MHz 60mA 3.8ohm 13 2100MHz

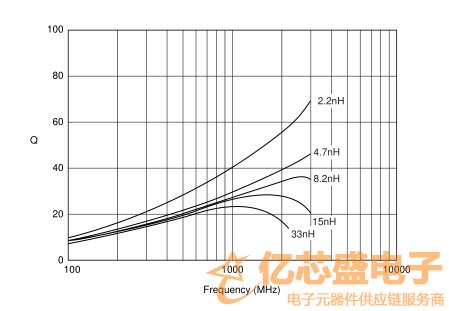

Q值-頻率特性（標準值）

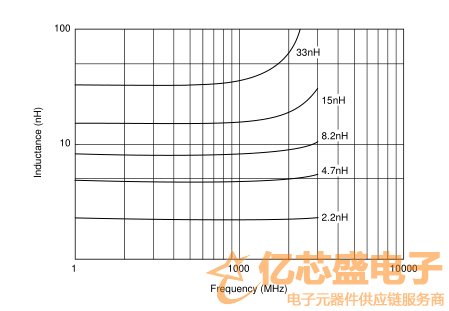

電感值-頻率特性（標準值）
