XC8102系列是內置Pch MOS FET的帶ON/OFF功能及保護輸出電流功能的低導通阻抗負載開關IC。

因為能用CE端子控制ON/OFF，如在降壓DC/DC轉換器等輸出中使用本產品，能以最大限度的效率來分配必要的電源，實現延長電池的使用時間及使用壽命。給CE端子輸入低電平能使IC處于待機狀態。此外，由于內置了限定電流等保護功能，能省略既往需要由MOSFET等晶體管和阻抗元件等單功能形成的保護電路。

在待機狀態，由VOUT端子-VSS端子之間的內部開關能使輸出電容的充電電荷放電。此放電功能能使VOUT端子高速地返回VSS電平。

作為保護電路，內置了過電流保護電路和限流電路(foldback電路)，能工作于輸出電路的過電流保護和保護輸出端子短路。

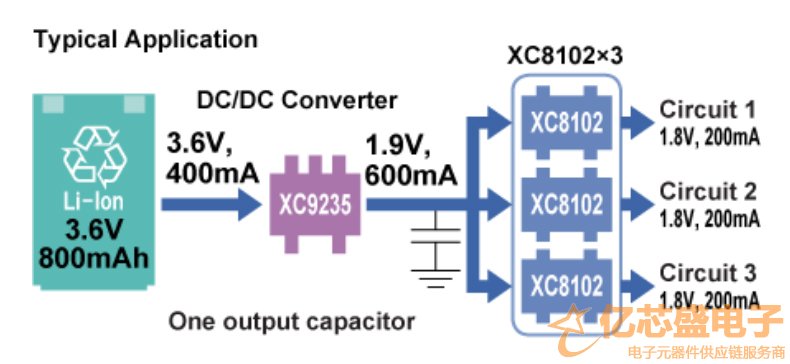

XC8102系列典型電路框圖：

XC8102系列特點：

導通電阻：0.28Ω@VIN=6.0V(TYP.)；0.31Ω@VIN=4.0V(TYP.)；0.35Ω@VIN=2.9V(TYP.)；0.52Ω@VIN=1.8V(TYP.)；0.60Ω@VIN=1.5V(TYP.)；0.80Ω@VIN=1.2V(TYP.)

輸入電壓范圍：1.2～6.0V

消耗電流：3.0μA@VIN=1.2V,3.6μA@VIN=2.9V,4.0μA@VIN=6.0V

待機電流：0.1μA

保護電路：定電流限流(輸出電流)480mA(TYP.)(1.8≦VIN≦6.0V)

短路保護：短路電流30mA(TYP.)

ON/OFF功能：高電平有效

工作溫度范圍：-40℃～+85℃

封裝：SOT-25、SSOT-24、USP-4、USP-6B06、USPN-4
