XC9140系列產品是對應陶瓷電容，內置0.6Ω(TYP.)N溝道驅動晶體管及0.65Ω(TYP.)P溝道同步整流開關晶體管的升壓同步整流DC/DC轉換器。采用PFM控制實現低消耗電流，適用于重視高效率的便攜式機器。

當輸出電壓為3.3V、負載電流為1mA時，XC9140Axx1型和XC9140Cxx1型產品的輸入電壓可以從VIN=0.9V開始啟動，該產品可用于以一塊堿性或鎳氫電池啟動的機器。 輸出電壓可以0.1V間隔在1.8V至5.0V（±2.0％）之間設置。

備有切斷負載功能，在停機時，切斷輸入與輸出的導通狀態(XC9140A)和備有旁路模式功能使輸入與輸出呈導通狀態(XC9140C)。

另外可以選擇附帶UVLO(Undervoltage Lock Out)功能的產品，當輸入電壓過低時，停止IC工作，防止電池液體泄漏。標準產品的UVLO解除電壓為2.15V (±3.0%)，如有需要也可定制0.1V間隔，1.65V～2.2V范圍內產品。

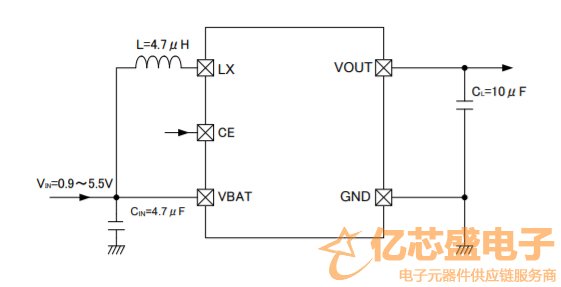

XC9140系列典型電路框圖：

XC9140系列參數：

輸入電壓范圍：0.9V~5.5V

輸出電壓范圍：1.8V~5.0V(±2.0%),0.1V間隔VOUT品

輸出電流：80mA@VOUT=3.3V, VBAT=1.8V

內置驅動器：0.6Ω(N-ch驅動晶體管)；0.65Ω(P-ch驅動器)

消耗電流：6.3μA(VBAT=VOUT+0.5V)

控制方式：PFM控制

快速負載瞬態響應：50mV@VOUT=3.3V, VBAT=1.8V, IOUT=1→100mA

PFM開關電流：350mA

功能：切斷負載、旁路模式、UVLO、突入電流防止功能、對應陶瓷電容

工作溫度范圍：-40℃～+85℃

適應環保要求：與EU RoHS規格對應、無鉛

封裝名稱：SOT-25、USP-6EL
