日本村田公司是國際知名的貼片電感生產廠家，其電感品質非常高，目前國內手機等行業都采用其貼片電感。 　　

村田電感按結構分為：LQG多層型(空氣芯線)、LQH繞線型(鐵氧體磁芯)、LQW繞線型(空氣芯線)、LQM多層型(鐵氧體磁芯)、LQP薄膜型，共五大類型。 　　

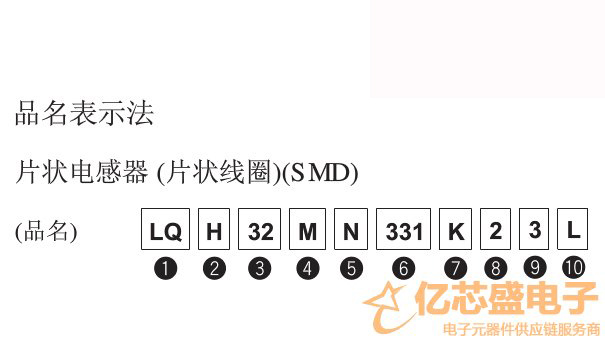

品名表示法如下：

【LQ】型號，片狀電感器（片狀線圈）。 　　

【H】結構，繞線型。 　　

G——疊層型（空氣芯電感器） 　　

H——繞線型（鐵氧體磁芯） 　　

M——疊層型（鐵氧體磁芯） 　　

P——薄膜型（厚膜/薄膜） 　　

W——繞線型（空氣芯電感器） 　　

【32】尺寸（長×寬），3.2×2.5mm。

02——0.4×0.2mm

03——0.6×0.3mm

04——0.8×0.4mm

15——1.0×0.5mm

18——1.6×0.8mm

21——2.0×1.25mm

2B——2.0×1.5mm

2M——2.0×1.6mm

2H——2.5×2.0mm

3N——3.0×3.0mm

31——3.2×1.6mm

32——3.2×2.5mm

43——4.5×3.2mm

44——4.0×4.0mm

55——5.7×5.0mm（5.87×5.2mm）

6P——6.0×6.0mm

66——6.3×6.3mm

88——8.0×8.0mm 　　

【M】應用和特性，諧振電路用。 　　

代號——系列名——應用與特性 　　

H——LQG——多層型空氣芯線 　　

N——LQM——諧振電路用 　　

D——LQM——扼流用(小電流直流電源) 　　

F——LQM——扼流用(直流電源) 　　

M——LQP——薄膜型 　　

T——LQP——薄膜型(低直流電阻型) 　　

A——LQW——高Q值型(一般頻率用) 　　

H——LQW——高Q值型(高頻率) 　　

N——LQH——諧振電路用 　　

M——LQH——諧振電路用(涂層型) 　　

D——LQH——扼流用 　　

C——LQH——扼流用(涂層型) 　　

S——LQH——扼流用(電磁屏蔽型)

H——LQH——高頻諧振電路用

P——LQM/LQH——電源線用 　　

【N】類型，N。 　　

N/S——標準型 　　

【331】電感值 　　

由3位數字表示，單位是微亨(uH)。第1位各第2位數字是有效數字，第3位數字表示跟在前兩位數字之后的0的個數。如果有十進制小數點，由大寫字母 “R”表示。在這種情況下所有的數字都是有效數字。如果電感值小于0.1uH，電感值由兩位數字的組合和大寫字母“N”表示，電感值單位是納亨(nH)。 　　

331表示33后有一個零，也就是330uH。 　　

3R3表示有十進制小數點，R就代表小數點，也就是3.3uH。 　　

3N3表示電感值小于0.1uH，N就代表小數點，單位就是納亨(nH)，也就是3.3nH。 　　

1微亨(uH)=1000納亨(nH) 　　

【K】電感值允許偏差(精度/檔位)，±10%。

B——±0.1nH

C——±0.2nH

D——±0.5nH

G——±2%

H——±3%

J——±5%

K——±10%

M——±20%

N——±30%

S——±0.3nH

W——±0.05nH

【2】特征/厚度，標準型。

特征： 　　

0——標準型，包含系列有(LQG/LQP/LQW*1/LQM*2/LQH) 　　

1——高Q值/低直流電阻值，包含系列有(LQWL1A/LQW18A/LQW2BH) 　　

2——標準型，包含系列有(LQH32C/LQH32M/LQH3KS) 　　

3——低直流電阻值，包含系列有(LQH32C) 　　

5——薄型，包含系列有(LQH32C/LQH3KS) 　　

7——大電流型，包含系列有(LQM21F) 　　

*1：不包括LQM21N系列

*2：不包括LQH32/LQH3K系列

厚度：

C——0.5mm

E——0.7mm

O——0.85mm

G——0.9mm

J——1.1mm

M——1.4mm

N——1.55mm

P——1.65mm

R——1.85mm 　　

【3】電極，無鉛焊料。 　　

無鉛 　　

0——錫，包含系列有(LQG18H/LQP03T/LQW/LQM) 　　

2——錫，包含系列有(LQG15H/LQP(除LQP03T之外)) 　　

3——無鉛焊料，包含系列有(LQW/LQH) 　　

4——金，包含系列有(LQP03T) 　　

【L】包裝，壓紋帶包裝。

K——壓紋帶包裝（Φ330mm卷盤）

L——壓紋帶包裝（Φ180mm卷盤）

B——散裝

J——紙袋（Φ330mm卷盤）

D——紙袋（Φ180mm卷盤）
