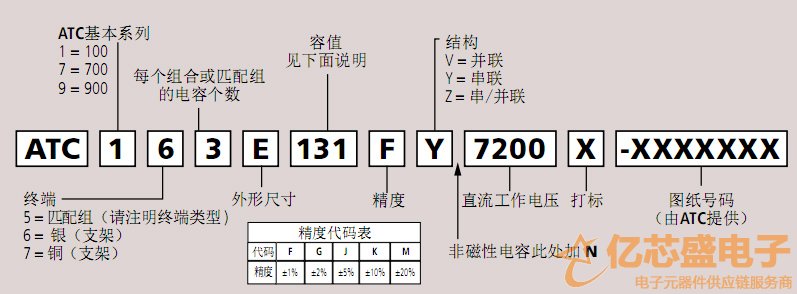

型號由電容組件基本說明和這個組合的ATC圖號組成。最終設計由顧客要求所決定。所有帶引線式組件均符合RoHS標準。

容值：

當容值之用2位有效數字時表示：

    3位代碼前2位是有效數字，第3個是倍增數。R表示小數點。

    例如：ATC 172E151JV3600X-SK1103D

    銅支架，2個100E電容器并聯放置，總?cè)葜禐?50pF，直流工作電壓為3600V，印有型號標識。

當容值需要3位有效數字時表示：

    3位代碼前2位數字是容值有效數字，第3個是字母，代表數字1到9。

    例如：ATC 163E13EFYN10200X-SK1028A

    A=1，B=2，C=3，D=4，E=5，F(xiàn)=6，G=7，H=8，J=9

    銀支架組合，3個100E電容器串聯放置，總?cè)葜禐?35pF，直流工作電壓為10200V，印有型號標識。

當容值需要3個以上有效數字時表示：

    3位代碼前2位是有效數字，第3位是X，X是個別定義。

    例如：ATC 176E23XKV2500-SK1447A

    銅支架，6個100E電容器并聯放置，總?cè)葜翟诙▎紊隙x。在此例中容值可能為2340pF，直流工作電壓為2500V，無型號標識。

命名ATC產品時使用前綴ATC與否均可。顧客訂購ATC產品時可自行決定是否使用前綴ATC。
