無線充電技術發展至今也有將近30年的歷史，而在手機與穿戴式產品上已廣受肯定的兩種技術為電磁感應與電磁共振，其中電磁感應技術在手機與穿戴式產品應用上，因驅動設計較電磁共振簡單，所以在目前市場產品化的程度也相對電磁共振廣泛被采用。

目前無線充電的磁感應的轉換器設計，其切換頻率約為120K-130KHz，在終端產品外殼的限制下，電磁干擾（EMI）也成為工程師拍腦袋解決的痛點。為解決客戶設計上的痛點，AOS提出為無線充電線圈驅動的專用產品 – AOZ32033AQI，其適用于15瓦到30瓦的無線充電傳送端的電路設計。

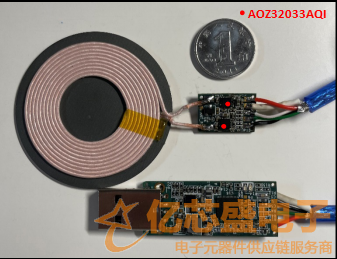

AOZ32033AQI在15W的傳送模塊設計（TX Module）

AOZ32033AQI是一顆集成驅動電路與半橋MOS管的專用芯片，并實現在QFN3x3的高效散熱包裝內，其支持12V與24V的輸入操作電壓，整合了自舉線路、過溫度保護、欠壓保護與SRC (Slew-Rate Control)，此高整合的設計還包括兩顆內置13毫歐低導通電阻的MOS管，可以降低導通損失降低熱源，縮小傳送端驅動版設計的尺寸與重量，讓終端客戶在利用傳送模塊磁吸于手機上充電時，不會有增加的重量感與溫度。

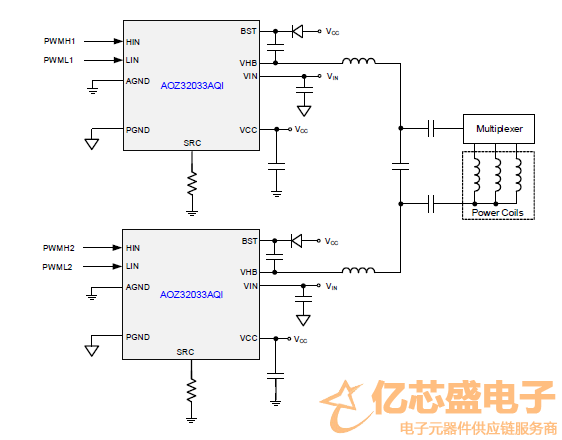

AOZ32033AQI應用案例

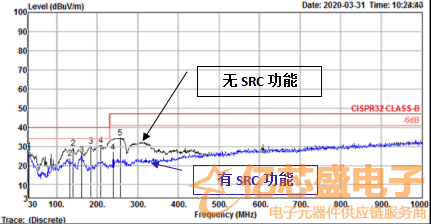

此外，相較于一般簡易型的整合半橋MOS管芯片，AOZ32033AQI提供了SRC的功能，讓研發人員可以透過外部一顆電阻的設定，調整內置MOS管的驅動能力 (sourcing & sinking)，改善在無線充電設計最頭疼的EMI問題，優化整體的功率轉換效率。經由實測輻射EMI，在一個15W的傳送模塊設計中，透過AOZ32033AQI的SRC功能，由測試結果可以清楚的看到，在透過SRC的功能可將輻射EMI降低約10db。

無線充電的應用場景在生活中逐漸被人們接受，除了其便利性以外，降低充電器的生產量也算是為地球環保盡一份心力。AOZ32033AQI已在第四季量產，可提供無線充電版設計開發人員快速的導入，縮短開發時程，趕上這波的磁吸式無線充電市場潮流，提供體積小效率高的無充電設計。
